Сергеевский Б.А. Гидрографические исследования...

Гидрографические исследования юговосточной части Карского моря. Обь-Енисейский район / Б. А. Сергеевский;
Гидрографич. упр. Главсевморпути при СНК СССР, Л., 1936
1 - 0001.jpg
1 - 0002.jpg
1 - 0003.jpg
1 - 0004.jpg
1 - 0005.jpg
1 - 0006.jpg

ОГЛАВЛЕНИЕ
OCR, правка: Леспромхоз
[ Леспромхоз ] : 26 Октябрь 2013 12:43  Вернуться к началу

Сергеевский Б.А. Гидрографические исследования...

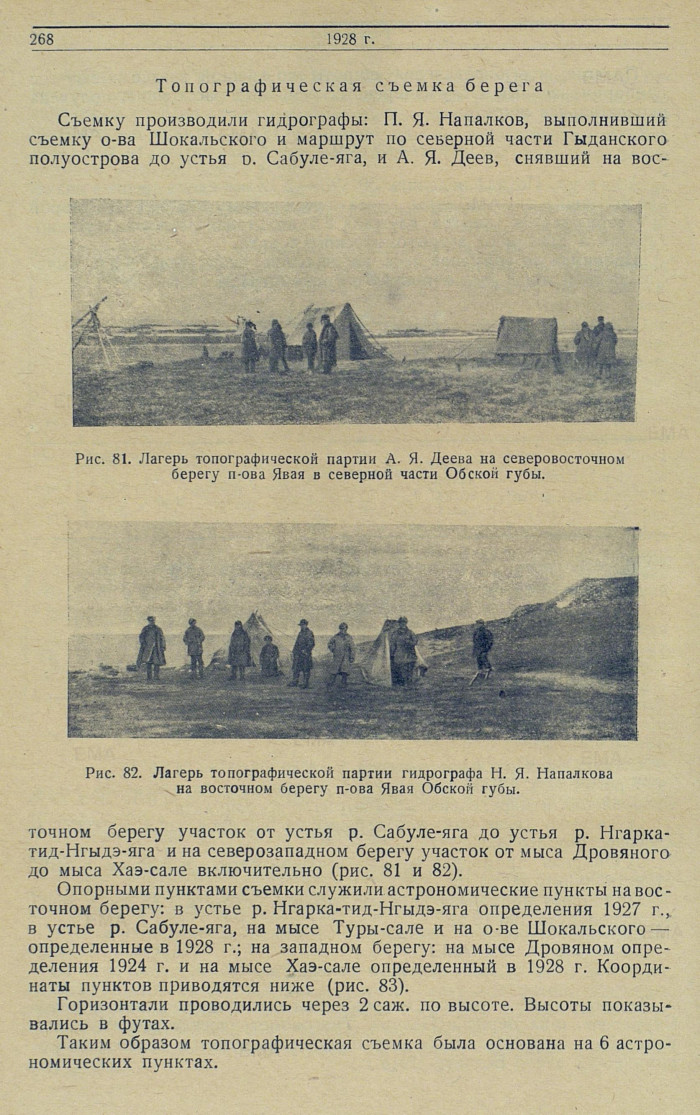

Топографическая съемка берега

Съемку производили гидрографы: П. Я. Напалков, выполнивший съемку о-ва Шокальского и маршрут по северной части Гыданского полуострова до устья о. Сабуле-яга, и А. Я. Деев, снявший на восточном берегу участок от устья р. Сабуле-яга до устья р. Нгарка-тид-Нгыдэ-яга и на северозападном берегу участок от мыса Дровяного до мыса Хаэ-сале включительно (рис. 81 и 82).
Опорными пунктами съемки служили астрономические пункты на вое -точном берегу: в устье р. Нгарка-тид-Нгыдэ-яга определения 1927 г., в устье р. Сабуле-яга, на мысе Туры-сале и на о-ве Шокальского — определенные в 1928 г.; на западном берегу: на мысе Дровяном определения 1924 г. и на мысе Хаэ-сале определенный в 1928 г. Координаты пунктов приводятся ниже (рис. 83).
Горизонтали проводились через 2 саж. по высоте. Высоты показывались в футах.
Таким образом топографическая съемка была основана на 6 астрономических пунктах.
[268]

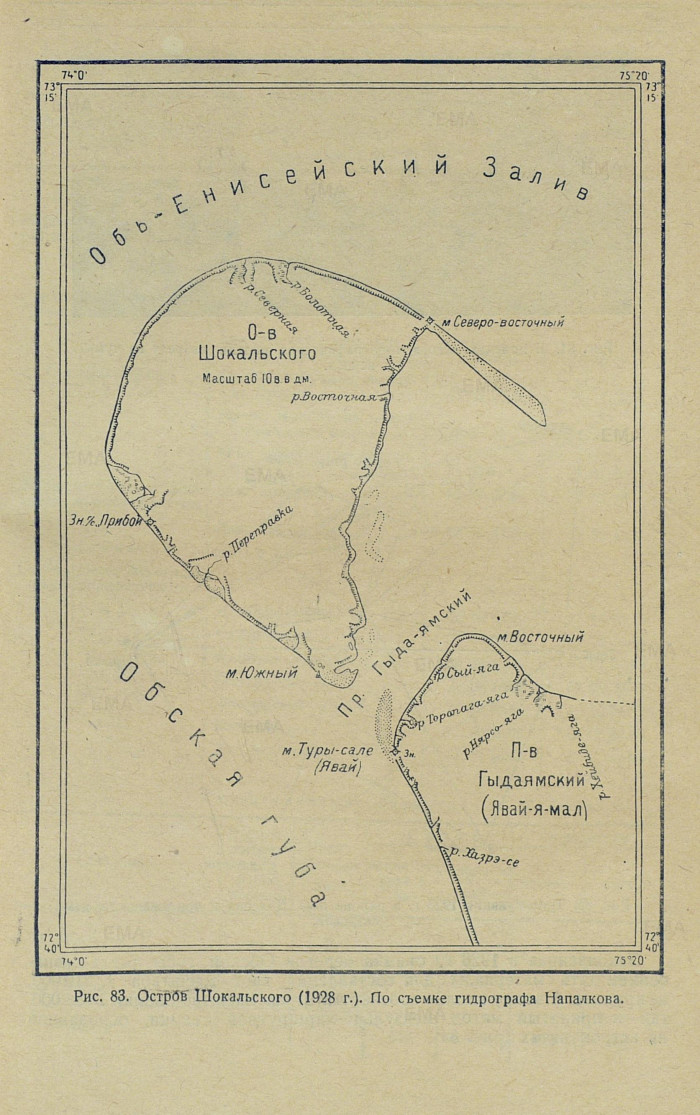

Рис. 83. Остров Шокальского (1928 г.). По съемке гидрографа Напалкова.
[269]

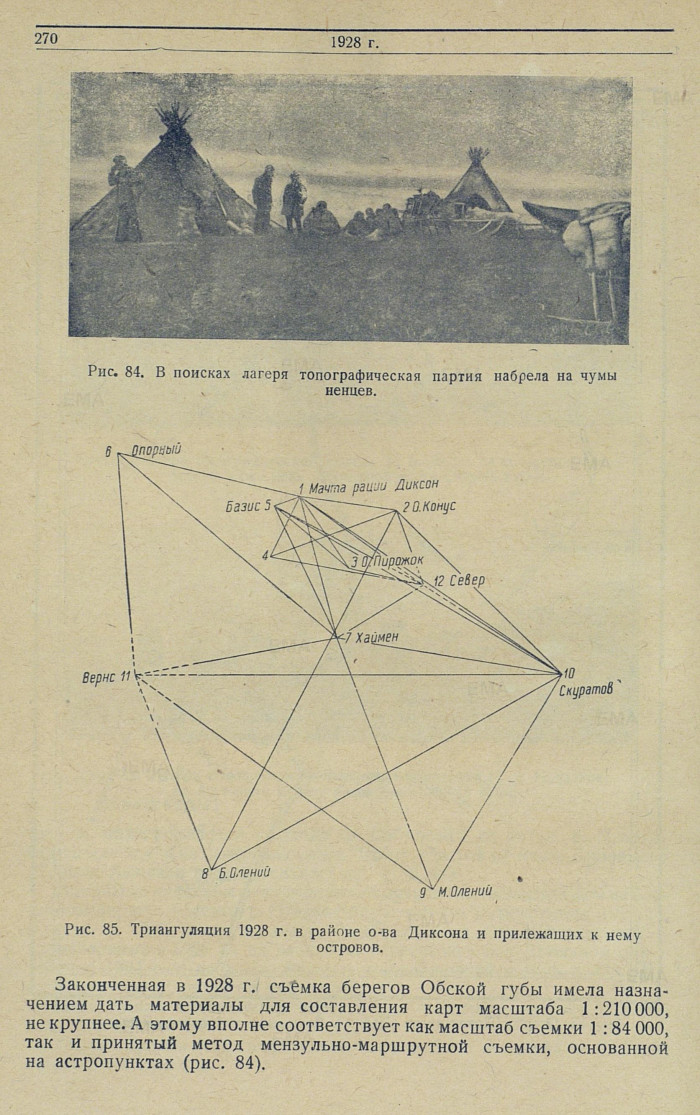

Законченная в 1928 г. съемка берегов Обской губы имела назначением дать материалы для составления карт масштаба 1:210000, не крупнее. А этому вполне соответствует как масштаб съемки 1:84 000, так и принятый метод мензульно-маршрутной съемки, основанной на астропунктах (рис. 84).
[270]

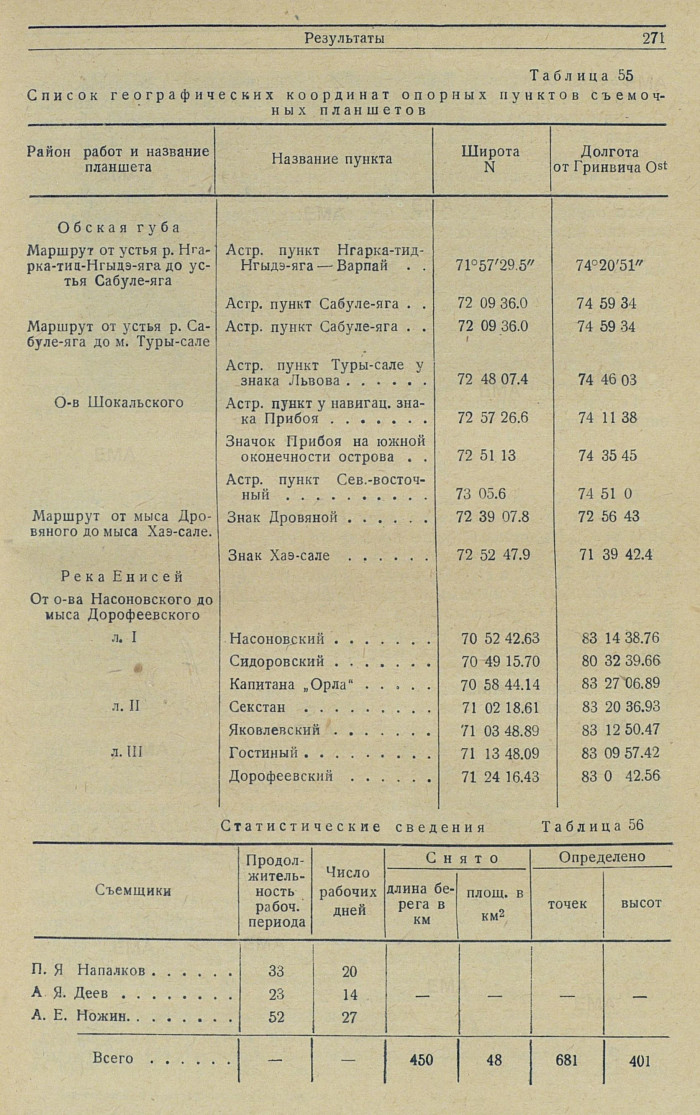

    Таблица 55
    Список географических координат опорных пунктов съемочных планшетов

    Район работ и название планшета/Название пункта/Широта N/Долгота от Гринвича Ost

    Обская губа
    Маршрут от устья р. Нгарка-тид-Нгыдэ-яга до устья Сабуле-яга Астр. пункт Нгарка-тид-Нгыдэ-яга — Варпай . . 71°57'29.5" 74°20'51"
    Астр. пункт Сабуле-яга . . 72 09 36.0 74 59 34
    Маршрут от устья р. Сабуле-яга до м. Туры-сале Астр. пункт Сабуле-яга . . 72 09 36.0 74 59 34
    Астр. пункт Туры-сале у знака Львова...... 72 48 07.4 74 46 03
    О-в Шокальского Астр,.пункт у навигац. знака Прибоя....... 72 57 26.6 74 11 38
    Значок Прибоя на южной оконечности острова . . 72 51 13 74 35 45
    Астр. пункт Сев.-восточный ... 73 05.6 74 51 0
    Маршрут от мыса Дровяного до мыса Хаэ-сале. Знак Дровяной ...... 72 39 07.8 72 56 43
    Знак Хаэ-сале...... 72 52 47.9 71 39 42.4
    Река Енисей
    От о-ва Насоновского до мыса Дорофеевского
    л. I Насоновский ....... 70 52 42.63 83 14 38.76
    Сидоровский ....... 70 49 15.70 80 32 39.66
    Капитана „Орла"..... 70 58 44.14 83 27 06.89
    л. II 71 02 18.61 83 20 36.93
    Яковлевский ....... 71 03 48.89 83 12 50.47
    л. III 71 13 48.09 83 09 57.42
    Дорофеевский ...... 71 24 16.43 83 0 42.56

    Таблица 56
    Статистические сведения

    Съемщики/Продолжительность рабоч. периода/Число рабочих дней/Снято длина берега в км./Площ. в км2/Определено точек/высот

    П. Я Напалков ...... 33 20
    А.Я. Деев ...... 23 14 - - -
    А. Е. Ножин........ 52 27
    Всего ...... - - 450 48 681 401
[271]

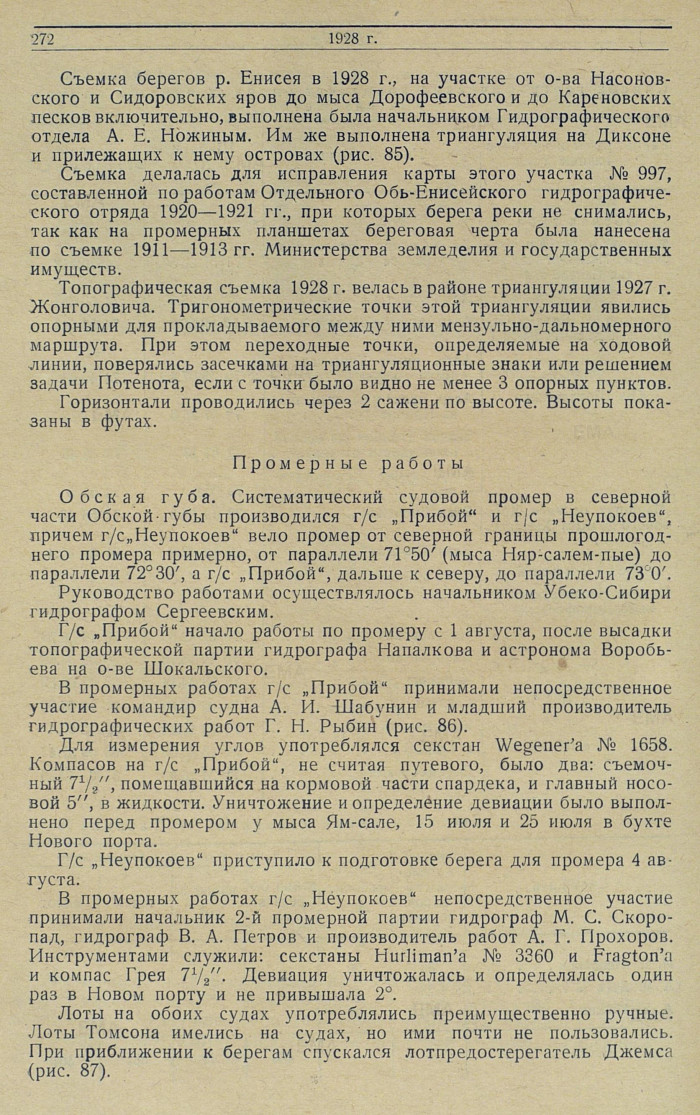

Съемка берегов р. Енисея в 1928 г., на участке от о-ва Насоновского и Сидоровских яров до мыса Дорофеевского и до Кареновских песков включительно, выполнена была начальником Гидрографического отдела А. Е. Ножиным. Им же выполнена триангуляция на Диксоне и прилежащих к нему островах (рис. 85).
Съемка делалась для исправления карты этого участка № 997, составленной по работам Отдельного Обь-Енисейского гидрографического отряда 1920—1921 гг., при которых берега реки не снимались, так как на промерных планшетах береговая черта была нанесена по съемке 1911—1913 гг. Министерства земледелия и государственных имуществ.
Топографическая съемка 1928 г. велась в районе триангуляции 1927 г. Жонголовича. Тригонометрические точки этой триангуляции явились опорными для прокладываемого между ними мензульно-дальномерного маршрута. При этом переходные точки, определяемые на ходовой линии, поверялись засечками на триангуляционные знаки или решением задачи Потенота, если с точки было видно не менее 3 опорных пунктов.
Горизонтали проводились через 2 сажени по высоте. Высоты показаны в футах.
