Сергеевский Б.А. Гидрографические исследования...

Гидрографические исследования юговосточной части Карского моря. Обь-Енисейский район / Б. А. Сергеевский;
Гидрографич. упр. Главсевморпути при СНК СССР, Л., 1936
1 - 0001.jpg
1 - 0002.jpg
1 - 0003.jpg
1 - 0004.jpg
1 - 0005.jpg
1 - 0006.jpg

ОГЛАВЛЕНИЕ
OCR, правка: Леспромхоз
[ Леспромхоз ] : 26 Октябрь 2013 12:43  Вернуться к началу

Сергеевский Б.А. Гидрографические исследования...

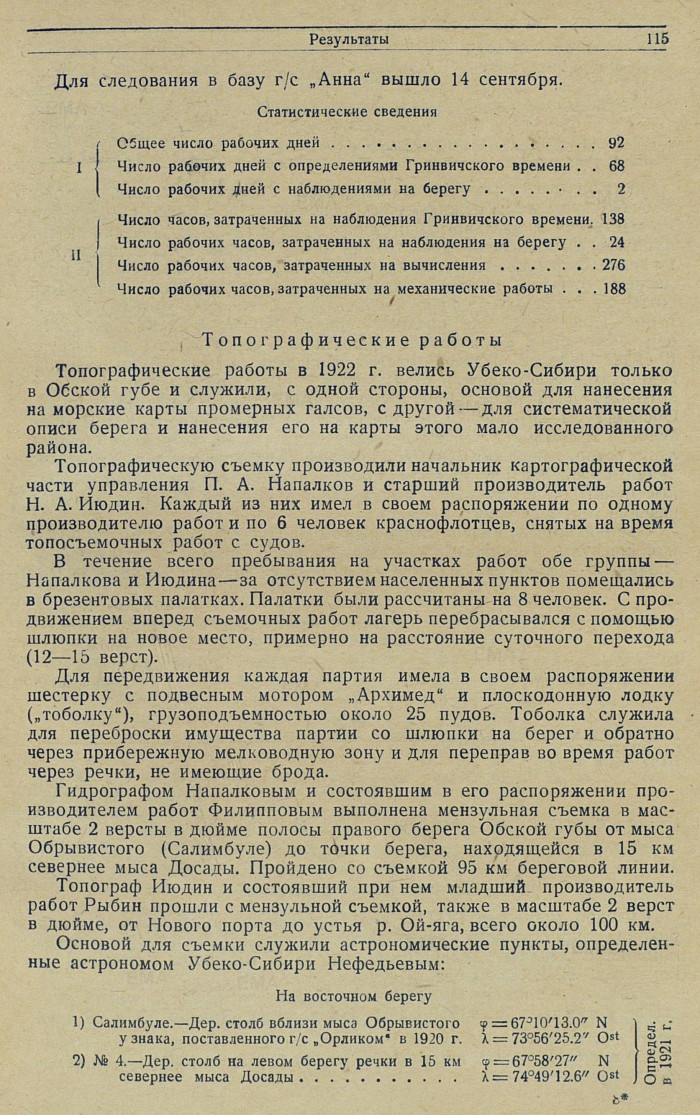

Топографические работы

Топографические работы в 1922 г. велись Убеко-Сибири только в Обской губе и служили, с одной стороны, основой для нанесения на морские карты промерных галсов, с другой — для систематической описи берега и нанесения его на карты этого мало исследованного района.
Топографическую съемку производили начальник картографической части управления П.Я.Напалков и старший производитель работ Н. А. Июдин. Каждый из них имел в своем распоряжении по одному производителю работ и по 6 человек краснофлотцев, снятых на время топосъемочных работ с судов.
В течение всего пребывания на участках работ обе группы — Напалкова и Июдина — за отсутствием населенных пунктов помещались в брезентовых палатках. Палатки были рассчитаны на 8 человек. С продвижением вперед съемочных работ лагерь перебрасывался с помощью шлюпки на новое место, примерно на расстояние суточного перехода (12—15 верст).
Для передвижения каждая партия имела в своем распоряжении шестерку с подвесным мотором "Архимед" и плоскодонную лодку ("тоболку"), грузоподъемностью около 25 пудов. Тоболка служила для переброски имущества партии со шлюпки на берег и обратно через прибережную мелководную зону и для переправ во время работ через речки, не имеющие брода.
Гидрографом Напалковым и состоявшим в его распоряжении производителем работ Филипповым выполнена мензульная съемка в масштабе 2 версты в дюйме полосы правого берега Обской губы от мыса Обрывистого (Салимбуле) до точки берега, находящейся в 15 км севернее мыса Досады. Пройдено со съемкой 95 км береговой линии.
Топограф Июдин и состоявший при нем младший производитель работ Рыбин прошли с мензульной съемкой, также в масштабе 2 верст в дюйме, от Нового порта до устья р. Ой-яга, всего около 100 км.
Основой для съемки служили астрономические пункты, определенные астрономом Убеко-Сибири Нефедьевым:

    На восточном берегу
    1) Салимбуле. — Дер. столб вблизи мыса Обрывистого у знака, поставленного г/с „Орликом" в 1920 г. φ = 67°10'13.0" N λ = 73°56'25.2" Ost Определ. в 1921 г.
    2) № 4. — Дер. столб на левом берегу речки в 15 км севернее мыса Досады. φ = 67°58'27" N λ = 74°49'12.6" Ost Определ. в 1921 г.

[115]

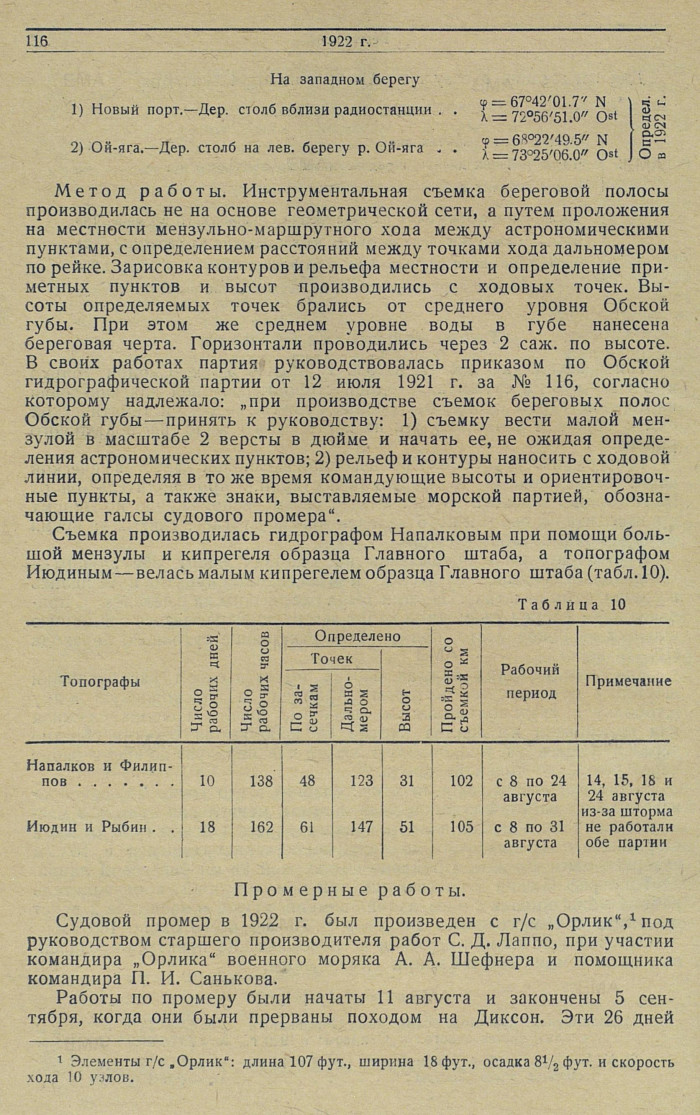

    На западном берегу
    1) Новый порт. — Дер. столб вблизи радиостанции. φ = 67°42'01. 7" N λ= 72°56'51. 0" Определ. в 1922 г.
    2) Ой-яга. — Дер. столб на лев. берегу р. Ой-яга. φ = 68°22'49. 5" N λ = 73°25'06. 0" Ost Определ. в 1922 г.

Метод работы. Инструментальная съемка береговой полосы производилась не на основе геометрической сети, а путем проложении на местности мензульно-маршрутного хода между астрономическими пунктами, с определением расстояний между точками хода дальномером по рейке. Зарисовка контуров и рельефа местности и определение приметных пунктов и высот производились с ходовых точек. Высоты определяемых точек брались от среднего уровня Обской губы. При этом же среднем уровне воды в губе нанесена береговая черта. Горизонтали проводились через 2 саж. по высоте. В своих работах партия руководствовалась приказом по Обской гидрографической партии от 12 июля 1921 г. за № 116, согласно которому надлежало: „при производстве съемок береговых полос Обской губы — принять к руководству: 1) съемку вести малой мензулой в масштабе 2 версты в дюйме и начать ее, не ожидая определения астрономических пунктов; 2) рельеф и контуры наносить с ходовой линии, определяя в то же время командующие высоты и ориентировочные пункты, а также знаки, выставляемые морской партией, обозначающие галсы судового промера".
Съемка производилась гидрографом Напалковым при помощи большой мензулы и кипрегеля образца Главного штаба, а топографом Июдиным — велась малым кипрегелем образца Главного штаба (табл. 10).

Таблица 10
Топографы. Число рабочих дней. Число рабочих часов. Определено/Точек(По засечкам/Дальномером)/Высот. Пройдено со съемкой км. Рабочий период. Примечание

Напалков и Филиппов ...10 138 48/123 31 102 с 8 по 24 августа
Июдин и Рыбин... 18 162 61/147 51 105 с 8 по 31 августа
14, 15, 18 и 24 августа из-за шторма не работали обе партии
