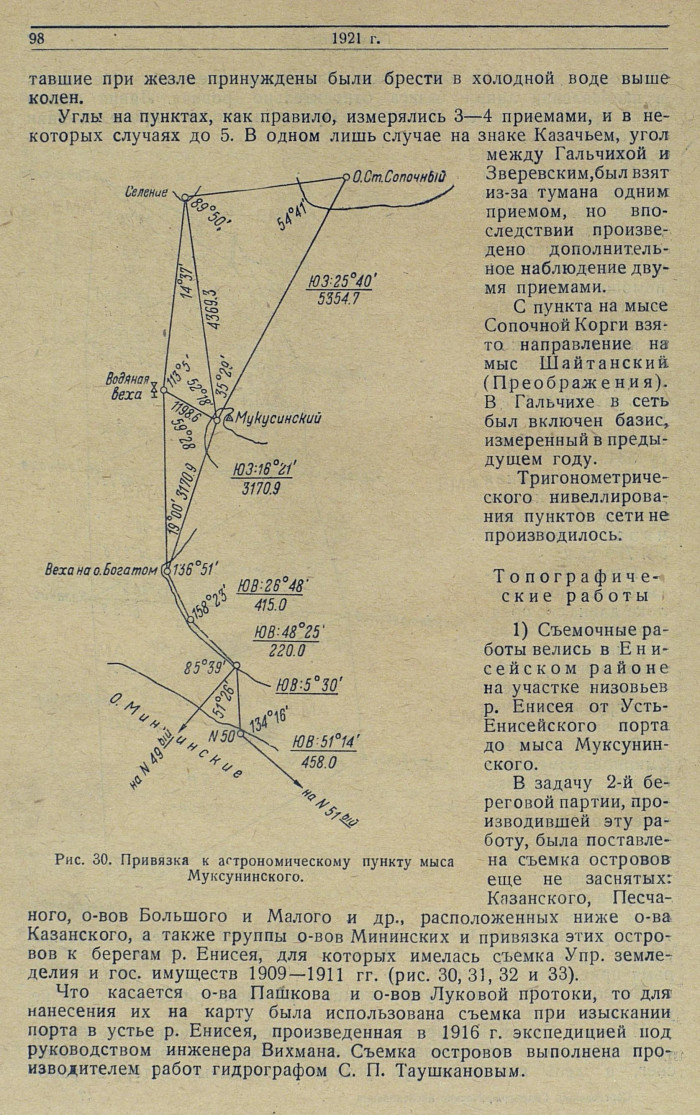

Топографические работы1) Съемочные работы велись в Енисейском районе на участке низовьев р. Енисея от Усть-Енисейского порта до мыса Муксунинского.
В задачу 2-й береговой партии, производившей эту работу, была поставлена съемка островов еще не заснятых: Казанского, Песчаного, о-вов Большого и Малого и др., расположенных ниже о-ва Казанского, а также группы о-вов Мининских и привязка этих островов к берегам р. Енисея, для которых имелась съемка Упр. земледелия и гос. имуществ 1909—1911 гг. (рис. 30,31,32 и 33).
Что касается о-ва Пашкова и о-вов Луковой протоки, то для нанесения их на карту была использована съемка при изыскании порта в устье р. Енисея, произведенная в 1916 г. экспедицией под руководством инженера Вихмана. Съемка островов выполнена производителем работ гидрографом С. П. Таушкановым.
[98]

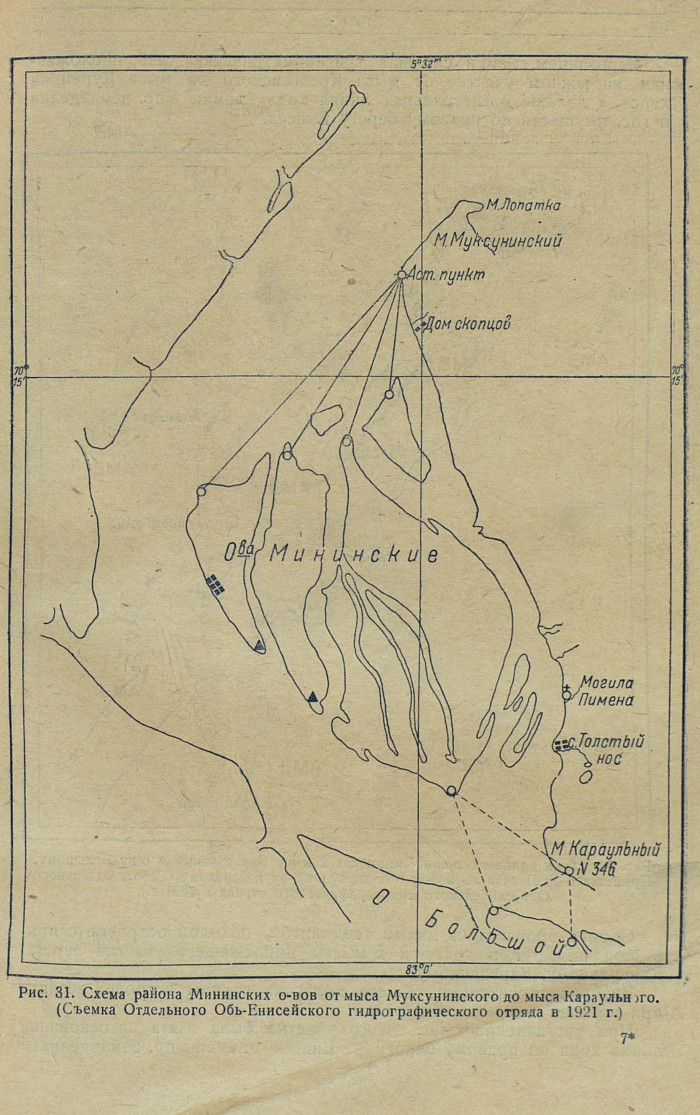

Рис. 31. Схема района Мининских о-вов от мыса Муксунинского до мыса Караульного. (Съемка Отдельного Обь-Енисейского гидрографического отряда в 1921 г.)
[99]

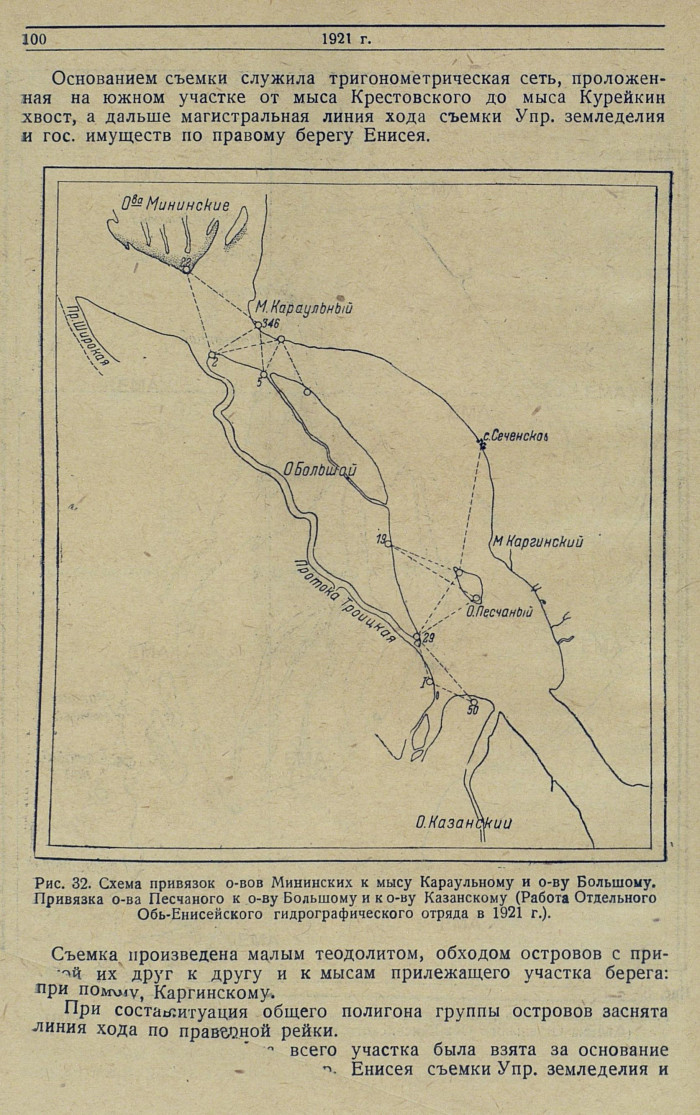

Рис. 32. Схема привязок о-вов Мининских к мысу Караульному и о-ву Большому. Привязка о-ва Песчаного к о-ву Большому и к о-ву Казанскому (Работа Отдельного Обь-Енисейского гидрографического отряда в 1921 г. ).
Основанием съемки служила тригонометрическая сеть, проложенная на южном участке от мыса Крестовского до мыса Курейкин хвост, а дальше магистральная линия хода съемки Упр. земледелия и гос. имуществ по правому берегу Енисея.
Съемка произведена малым теодолитом, обходом островов с привязкой их друг к другу и к мысам прилежащего участка берега: ... [
не распознано 5 строк - брак сканирования] ... Енисея съемки Упр. земледелия и
[100]
Рис. 33. Схема триангуляции, съемок и привязок от мыса Крестовского до мыса Казанцева коса (Работа Отдельного Обь-Енисейского гидрографического отряда в 1921 г.).
[101]

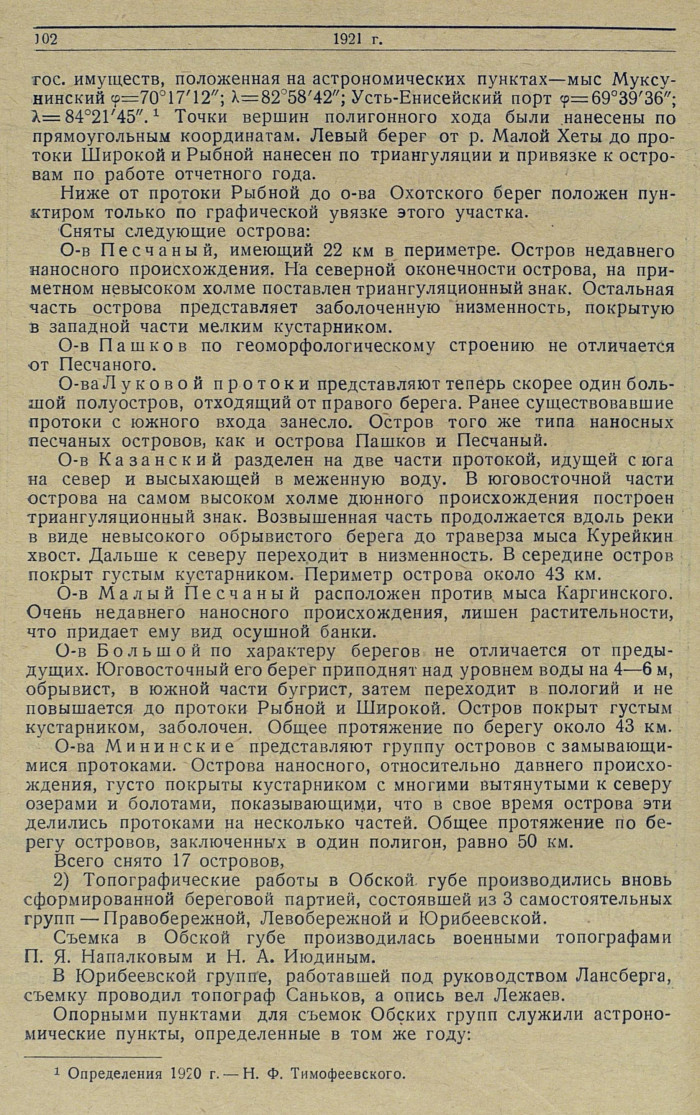

гос. имуществ, положенная на астрономических пунктах — мыс Муксунинский φ=70° 17'12"; λ=82° 58'42"; Усть-Енисейский порт φ=69° 39'36"; λ=84° 21'45".1 Точки вершин полигонного хода были нанесены по прямоугольным координатам. Левый берег от р. Малой Хеты до протоки Широкой и Рыбной нанесен по триангуляции и привязке к островам по работе отчетного года.
Ниже от протоки Рыбной до о-ва Охотского берег положен пунктиром только по графической увязке этого участка.
Сняты следующие острова:
О-в Песчаный, имеющий 22 км в периметре. Остров недавнего наносного происхождения. На северной оконечности острова, на приметном невысоком холме поставлен триангуляционный знак. Остальная часть острова представляет заболоченную низменность, покрытую в западной части мелким кустарником.
О-в Пашков по геоморфологическому строению не отличается от Песчаного.
О-ва Луковой протоки представляют теперь скорее один большой полуостров, отходящий от правого берега. Ранее существовавшие протоки с южного входа занесло. Остров того же типа наносных песчаных островов, как и острова Пашков и Песчаный.
О-в Казанский разделен на две части протокой, идущей с юга на север и высыхающей в меженную воду. В юговосточной части острова на самом высоком холме дюнного происхождения построен триангуляционный знак. Возвышенная часть продолжается вдоль реки в виде невысокого обрывистого берега до траверза мыса Курейкин хвост. Дальше к северу переходит в низменность. В середине остров покрыт густым кустарником. Периметр острова около 43 км.
О-в Малый Песчаный расположен против мыса Каргинского. Очень недавнего наносного происхождения, лишен растительности, что придает ему вид осушной банки.
О-в Большой по характеру берегов не отличается от предыдущих. Юговосточный его берег приподнят над уровнем воды на 4—6 м, обрывист, в южной части бугрист, затем переходит в пологий и не повышается до протоки Рыбной и Широкой. Остров покрыт густым кустарником, заболочен. Общее протяжение по берегу около 43 км.
О-ва Мининские представляют группу островов с замывающимися протоками. Острова наносного, относительно давнего происхождения, густо покрыты кустарником с многими вытянутыми к северу озерами и болотами, показывающими, что в свое время острова эти делились протоками на несколько частей. Общее протяжение по берегу островов, заключенных в один полигон, равно 50 км.
Всего снято 17 островов,
2) Топографические работы в Обской губе производились вновь сформированной береговой партией, состоявшей из 3 самостоятельных групп — Правобережной, Левобережной и Юрибеевской.
Съемка в Обской губе производилась военными топографами П. Я. Напалковым и Н. А. Июдиным.
В Юрибеевской группе, работавшей под руководством Лансберга, съемку проводил топограф Саньков, а опись вел Лежаев.
Опорными пунктами для съемок Обских групп служили астрономические пункты, определенные в том же году:
{1} Определения 1920 г. — Н. Ф. Тимофеевского.[102]

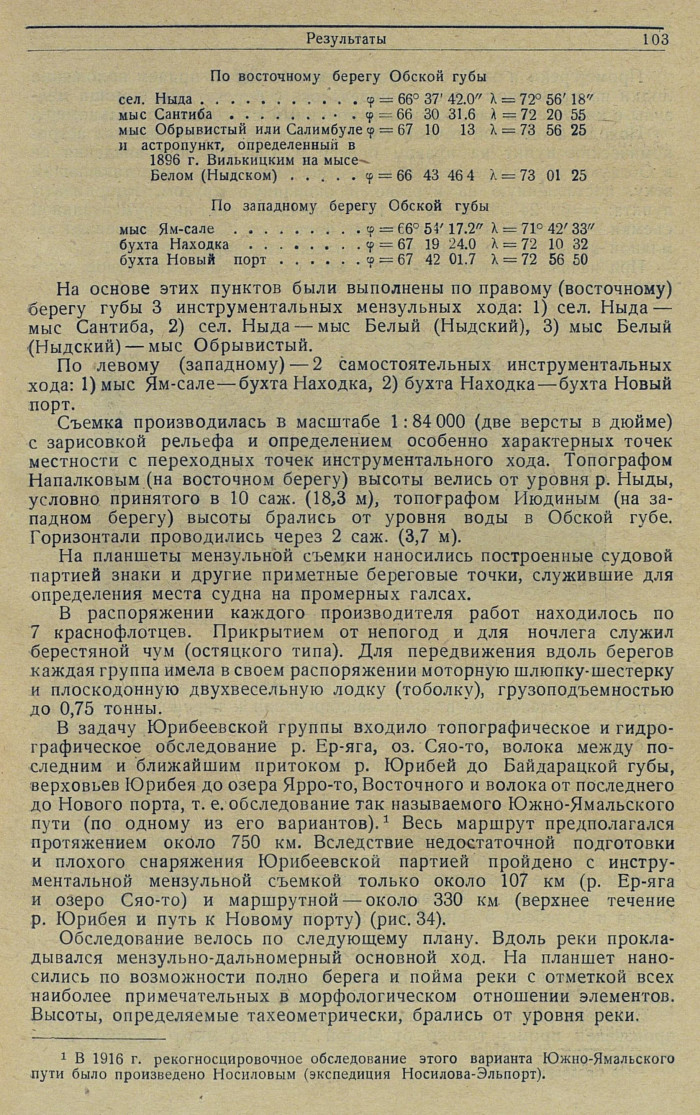

По восточному берегу Обской губы
сел. Ныда.........φ = 66° 37' 42.0" λ = 72° 56' 18"
мыс Сантиба....... φ = 66 30 31.6 λ =72 20 55
мыс Обрывистый или Салимбуле φ = 67 10 13 λ = 73 56 25
и астропункт, определенный в 1896 г. Вилькицким на мысе
Белом (Ныдском).....φ = 66 43 46 4 λ = 73 01 25
По западному берегу Обской губы
мыс Ям-сале.........φ = 66° 54' 17.2" λ = 71° 42' 33"
бухта Находка ........φ = 67 19 24.0 λ = 72 10 32
бухта Новый порт......φ = 67 42 01.7 λ = 72 56 50
На основе этих пунктов были выполнены по правому (восточному) берегу губы 3 инструментальных мензульных хода: 1) сел. Ныда — мыс Сантиба, 2) сел. Ныда — мыс Белый (Ныдский), 3) мыс Белый (Ныдский) — мыс Обрывистый.
По левому (западному) — 2 самостоятельных инструментальных хода: 1) мыс Ям-сале — бухта Находка, 2) бухта Находка — бухта Новый порт.
Съемка производилась в масштабе 1:84 000 (две версты в дюйме) с зарисовкой рельефа и определением особенно характерных точек местности с переходных точек инструментального хода. Топографом Напалковым (на восточном берегу) высоты велись от уровня р. Ныды, условно принятого в 10 саж. (18,3 м), топографом Июдиным (на западном берегу) высоты брались от уровня воды в Обской губе. Горизонтали проводились через 2 саж. (3,7 м).
На планшеты мензульной съемки наносились построенные судовой партией знаки и другие приметные береговые точки, служившие для определения места судна на промерных галсах.
В распоряжении каждого производителя работ находилось по 7 краснофлотцев. Прикрытием от непогод и для ночлега служил берестяной чум (остяцкого типа). Для передвижения вдоль берегов каждая группа имела в своем распоряжении моторную шлюпку-шестерку и плоскодонную двухвесельную лодку (тоболку), грузоподъемностью до 0,75 тонны.

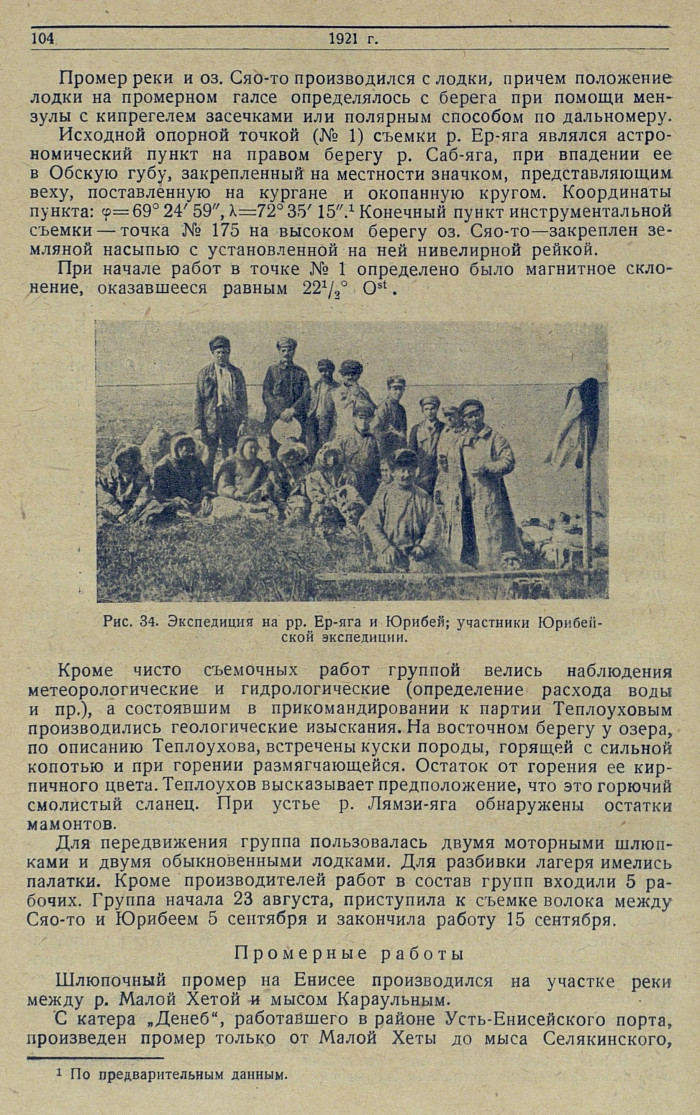

В задачу Юрибеевской группы входило топографическое и гидрографическое обследование р. Ер-яга, оз. Сяо-то, волока между последним и ближайшим притоком р. Юрибей до Байдарацкой губы, верховьев Юрибея до озера Ярро-то, Восточного и волока от последнего до Нового порта, т. е. обследование так называемого Южно-Ямальского пути (по одному из его вариантов).{1} Весь маршрут предполагался протяжением около 750 км. Вследствие недостаточной подготовки и плохого снаряжения Юрибеевской партией пройдено с инструментальной мензульной съемкой только около 107 км (р. Ер-яга и озеро Сяо-то) и маршрутной — около 330 км (верхнее течение р. Юрибея и путь к Новому порту) (рис. 34).
Обследование велось по следующему плану. Вдоль реки прокладывался мензульно-дальномерный основной ход. На планшет наносились по возможности полно берега и пойма реки с отметкой всех наиболее примечательных в морфологическом отношении элементов. Высоты, определяемые тахеометрически, брались от уровня реки.
{1} В 1916 г. рекогносцировочное обследование этого варианта Южно-Ямальского пути было произведено Носиловым (экспедиция Носилова-Эльпорт).[103]
Промер реки и оз. Сяо-то производился с лодки, причем положение лодки на промерном галсе определялось с берега при помощи мензулы с кипрегелем засечками или полярным способом но дальномеру.
Исходной опорной точкой (№ 1) съемки р. Ер-яга являлся астрономический пункт на правом берегу р. Саб-яга, при впадении ее в Обскую губу, закрепленный на местности значком, представляющим веху, поставленную на кургане и окопанную кругом. Координаты пункта: φ=69° 24' 59", λ=72°35' 15".1 Конечный пункт инструментальной съемки — точка № 175 на высоком берегу оз. Сяо-то — закреплен земляной насыпью с установленной на ней нивелирной рейкой.
При начале работ в точке № 1 определено было магнитное склонение, оказавшееся равным 22 1/2° Ost.
1 По предварительным данным.
Кроме чисто съемочных работ группой велись наблюдения метеорологические и гидрологические (определение расхода воды и пр.), а состоявшим в прикомандировании к партии Теплоуховым производились геологические изыскания. На восточном берегу у озера, по описанию Теплоухова, встречены куски породы, горящей с сильной копотью и при горении размягчающейся. Остаток от горения ее кирпичного цвета. Теплоухов высказывает предположение, что это горючий смолистый сланец. При устье р. Лямзи-яга обнаружены остатки мамонтов.
Для передвижения группа пользовалась двумя моторными шлюпками и двумя обыкновенными лодками. Для разбивки лагеря имелись палатки. Кроме производителей работ в состав групп входили 5 рабочих. Группа начала 23 августа, приступила к съемке волока между Сяо-то и Юрибеем 5 сентября и закончила работу 15 сентября.
